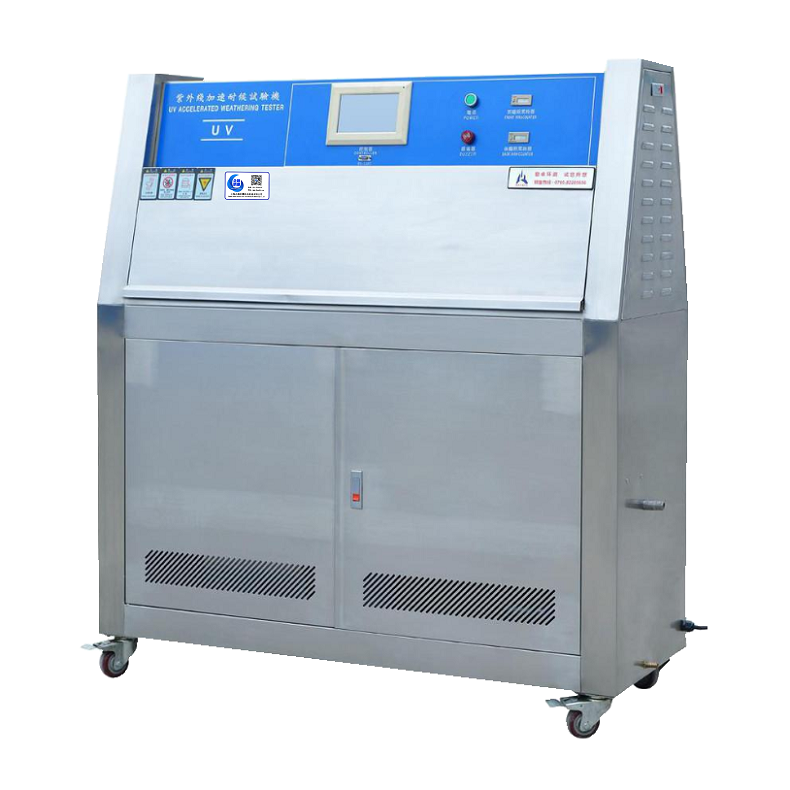

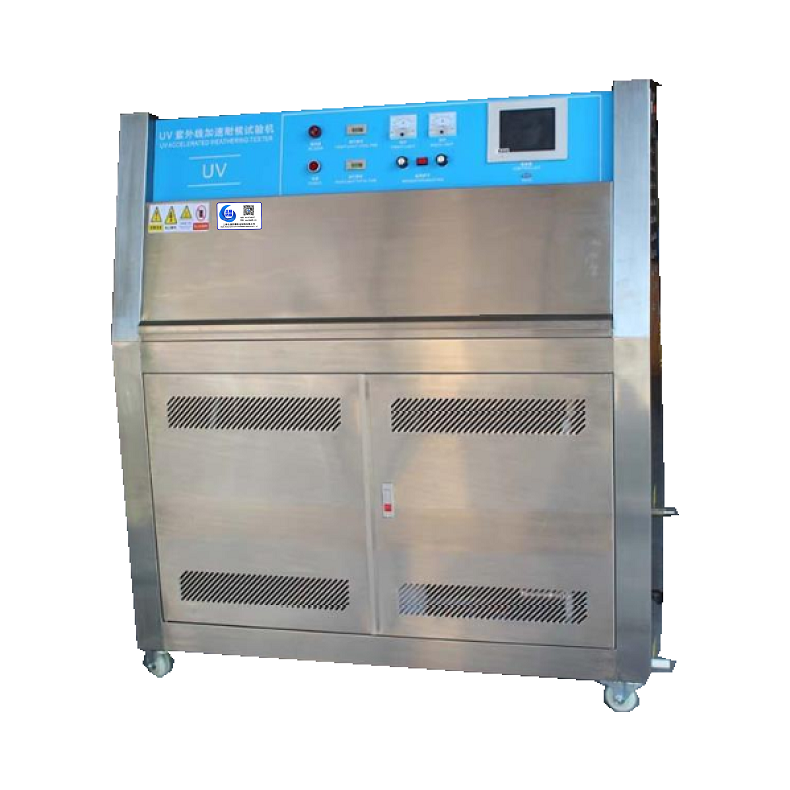

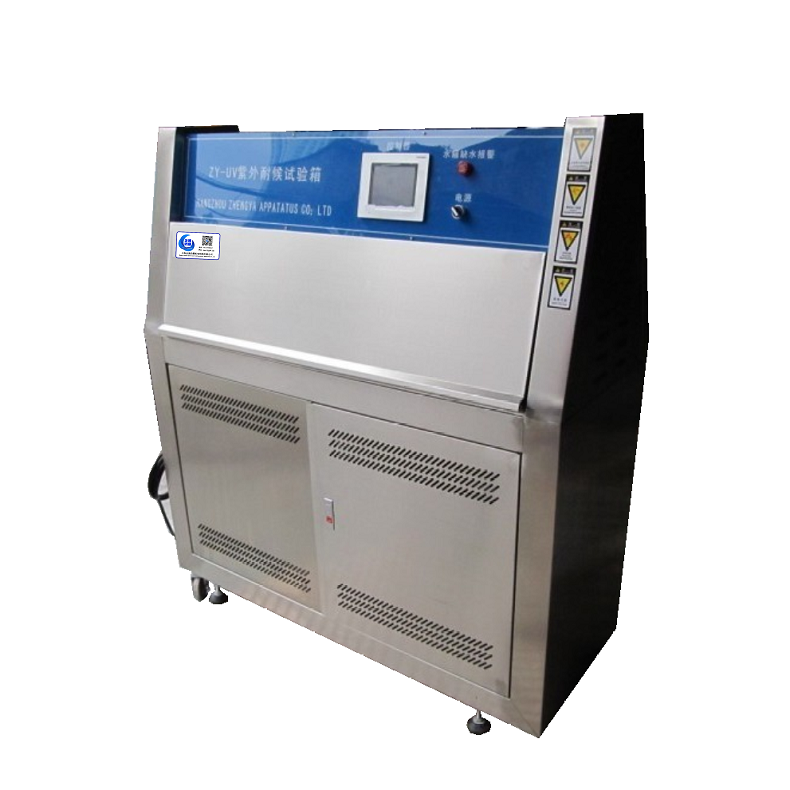

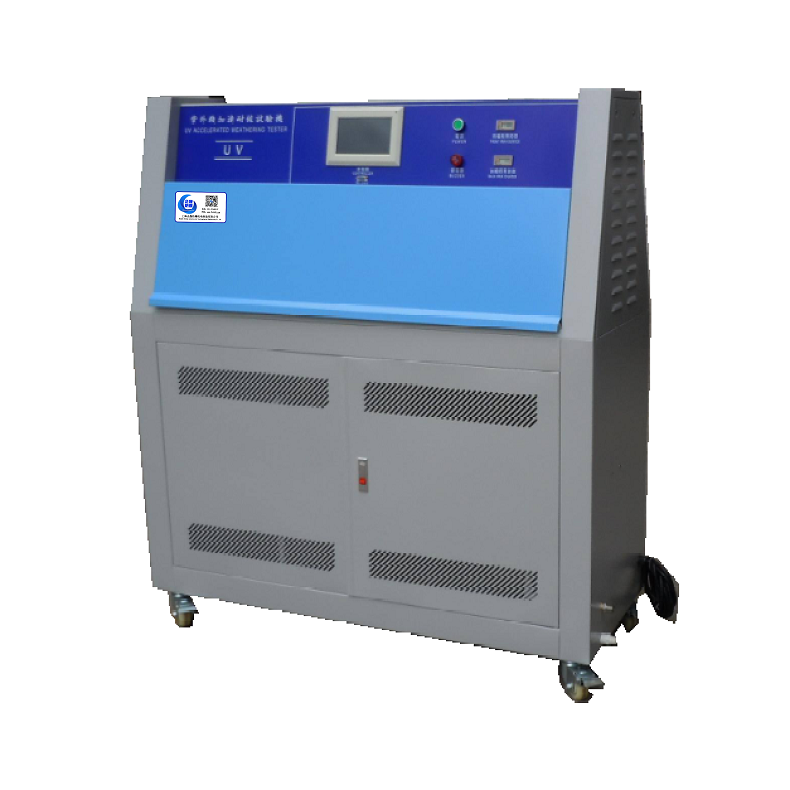

紫外老化试验箱

一、应用领域

本紫外线加速老化试验箱采用进口UVA-340荧光紫外灯为光源，可以模拟由阳光、雨水和露水造成之危害。UV耐候箱利用荧光紫外线灯模拟阳光照射之效果，利用冷凝湿气模拟露水。被测试材料放置于一定温度下的光照和潮气交替的循环程序中进行测试，对材料进行加速耐候性试验，以获得材料耐候性的结果；UV箱用数天或数周的时间即可重现户外数月或数年出现的危害。危害类型包括：褪色、变色、失光、粉光、开裂、浑浊、气泡、脆变、强度、衰退和氧化等。本机含喷淋装置。

本紫外线加速老化试验箱可模拟自然气候中的紫外、雨淋、高温、高湿、凝露、黑暗等环境条件，通过重现这些条件，合并成一个循环，并让它自动执行完成循环次数。这就是紫外线老化试验箱的工作原理。在此过程中， 设备可对黑板温度、水槽温度进行自动监控；通过配置辐照度测控装置（选配），可对光辐照度进行测量和控制，使辐照度稳定在0.76W/m2/340nm或指定设定值上，并大大延长灯的使用寿命；

二、满足标准

1  GB/T 14522-1993 机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法

2  GB/T 16422.3-2022 塑料 实验室光源暴露试验方法 第3部分：荧光紫外灯

3  GB/T 16585-1996 硫化橡胶人工气候老化（荧光灯）试验方法

三、产品亮点

光 源

1  光源采用8支额定功率为40W的进口紫外荧光灯作发光源。紫外线荧光灯管，分布在机器

的两侧，每侧各4支。有UVA-340和UVB-313光源供用户选择配置;

2  UVA-340灯管的发光光谱能量主要集中在340nm的波长处，UVB-313灯管的发光光谱主要集中在313nm波长附近;

3  此设备采用的是UVA-340灯管;

4  由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，所以本试验箱在所有的八支灯管中每隔1/4的荧光灯寿命时，由一支新灯管替换一支旧灯管，这样，紫外光源始终由新灯和旧灯组成，从而得到一个输出恒定的光能量;

5  灯管有效使用寿命可在1600小时左右;

6  设备选用真彩触摸屏PID温度智能控制仪，控温精度高且稳定性好;

四、电 气 控 制

1  黑板温度、冷凝温度均技采用控制器控制;

2  其余基本采用进口电子元器件，辐照度均匀度：≤4%（在样品表面处）;

3  黑板温度监控：采用标准的Pt-100黑板温度传感器,******控制测试过程的样品表面温度;

4  黑板温度设定范围：BPT 40-75℃;

5  温度保护装置温度： 更高限温为93℃±10%;

6  黑板温度控制精度:±0.5℃;

7  水槽温度监控：在循环测试过程中，有一个测试段是黑暗凝露过程，它需要箱体内能产生较高温度的饱和水蒸气，当水蒸气遇到相对较冷的样板表面时，会在样板表面凝结露水;

8  水槽位于箱体下部，内置电加热器;

9  水槽温度控制范围：40~60℃;

10  试验箱配备时间控制器，范围0~530H，停电记忆功能;

五、标 准 样 品 夹

1   随机配有若干75×150mm或者75×290 mm标准样品夹（厚度1~15mm）;

2  非标准尺寸用户在定货时需说明;

3  不需要样品架样品夹时，可直接装载;

4  标准样品夹14排/面，背面其中一排放置黑板温度计;

六、箱 体 制 作 材 料

1  箱体内胆均采用SUS304#不锈钢板；

2  外壳采用SUS304#不锈钢板；

3  样品架采用不锈钢及铝合金制成网框，便于样品的存取；

七、结构描述

1  箱体採用数控设备製作、工艺先进、线条流畅、美观大方；

2  箱体材质為1.0mm厚304SUS******不銹钢；

3  箱内风道採用单循环系统、有一隻进口轴流风机、提高了空气的流亮、加热的能力、大幅度的改善了试验箱内的温度均匀性；

4  水源及耗量：自来水或蒸馏水约8升/天；

5  加热方式為内胆水槽式加热、升温快、温度分佈均匀；

6  门為单向拉伸式、关闭轻鬆自如；

7  内胆水位自动补水、防止加热管空烧损坏；

8  试样架由不銹钢或铝合金製成；

9  机组底部採用高品质PU活动轮固定；

10  排水系统使用U型积沉装置排水；

11  试样品表面与紫外灯平面相平行；

12  喷淋系统内部安装有自动喷头、水压可调 ；

八、安全保护

1  温度超温保护：当箱内温度超过93℃±10%时，机器会自动切断灯管和加热器的电源供应，并进入平衡状态冷却;

2  水槽低水位报警，防止加热器空焚;

九、选型表

塔式

1  工作室尺寸：1140mm×400  mm×380  mm

2  外形尺寸：1300mm×500  mm×1460  mm

3  灯的中心距离：70mm

4  试件离灯表面的朂近平行面距离：约50mm

5  波长范围：UV-A波长范围为315~400nm

6  辐射强度：1.2W／m2／340nm

7  温度分辨率：0.1℃

8  光照温度范围：50℃~70℃／温度容差为±3℃

9  冷凝温度范围：40℃~60℃／温度容差为±3℃

10  黑板温度计测量范围：30~80℃／容差为±1℃

11  控温方式：PID自整定控温方式

12  湿度范围：约45%~70%R.H(光照状态）/98%以上（凝露状态)

13  水槽要求：水深不大于25mm，并有供水自动控制器

14  标准试件尺寸：75×150mm   48pcs

15  建议仪器使用环境：5~35℃、 40%~85%R·H、距离墙300mm

箱式

1  试验箱空间：1100×550×400mm（宽*深*高）

2  外形尺寸约：1340×1250×1560mm（宽*深*高）

3  机组材质：内外304不銹钢

4  试样架：铝合金框式基架视板

5  控制仪：　TIMI880 （全触摸屏可程式控制器）

6  电源用漏电断路器控制回路超载短路报警、超温报警、缺水保护

7  操作要求:可进行辐射、喷淋、冷凝回圈操作;

8  温度范围:RT+10℃~70℃;

9  光照温度范围:20℃~70℃/温度容差为±2℃

10  温度波动度:±0.5℃;

11  湿度范围：≥90%RH

12  湿度波动度:±2%;

13  灯中心距离:70㎜;

14  样品与灯中心距离:50㎜;

16  水槽水深要求:25㎜，自动控制;

17  有效辐照区域:1100×550×400mm;

18  辐射强度:2.0W/m2/以内可调;

19  紫外线波长: UVA范围为315-400nm;

20  黑板温度计测量范围:20℃~90℃/温度容差为±1℃;

21  紫外光、凝露时间交替可调;

22  黑板温度:40℃~65℃;

23  灯管：L=1200/40W， 8支（UVA　使用寿命1600h以上）

24  水槽水深：25mm自动控制

25  试验时间：0~999H（可调）

26  机组具有自动喷淋功能

本厂可根据客户要求，非标定制相关温度、湿度、真空度、洁净度、光照度、气体浓度等参数的箱体类设备，欢迎来电来函洽谈合作！
