涡旋式真空泵（干泵）

一、应用领域

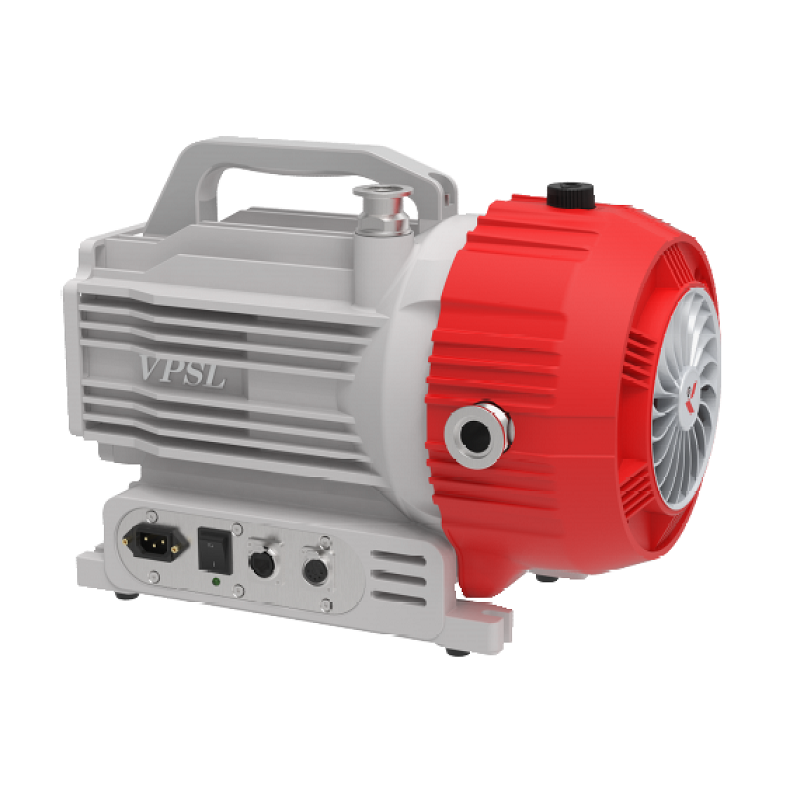

VPSL涡旋干式真空泵是一款完全无油、洁净的真空泵，采用了当今世界上更先进的波纹管隔离结构使压缩腔与轴承实现完全隔离，并采用更少的轴承，让泵更加安静可靠，同时可抽除无腐蚀性有机溶剂，具备更强的水汽处理能力。VPSL涡旋干式真空泵配备了独立控制器，使泵更加智能化，可实现根据终端用户工艺对泵进行调速、限流、稳压等控制功能。由于采用涡旋式压缩及顶密封结构，因此该泵不适用于抽除易燃、易爆、含有强腐蚀性及颗粒的应用领域；

二、满足标准

 JB/T 11080-2011 真空技术 涡旋干式真空泵

三、工作原理

1  吸气，并将空气全部封闭在容积腔内，压缩开始;

2   继续向容积腔中心点逐步压缩；

3  将空气压缩至容积腔中心点，即将开始排气；

4  完成排气，一个完整压缩过程结束；



工作原理示意图







抽气速率线性图





四、选型表

本厂可根据客户要求，非标定制相关温度、湿度、真空度、洁净度、光照度、气体浓度等参数的箱体类设备，欢迎来电来函洽谈合作！
